用于以太網供電(PoE)的ASFET

Enhanced SOA in a range of compact packages

增強的SOA、增強的保護、低導通電阻和更高的功率密度

最新的高功率48V以太網供電標準(IEEE 802.3bt)和專有方法使下一代PoE系統成為可能。此類系統可為各個通電設備提供高達100W的電力，包括大屏幕LCD顯示器、5G皮蜂窩區、先進的Wi-Fi熱點和平移傾斜變焦CCTV攝像機。這對PoE電源設備(PSE)提出了更高的要求，即與Nexperia專用PoE MOSFET系列相匹配的需求。

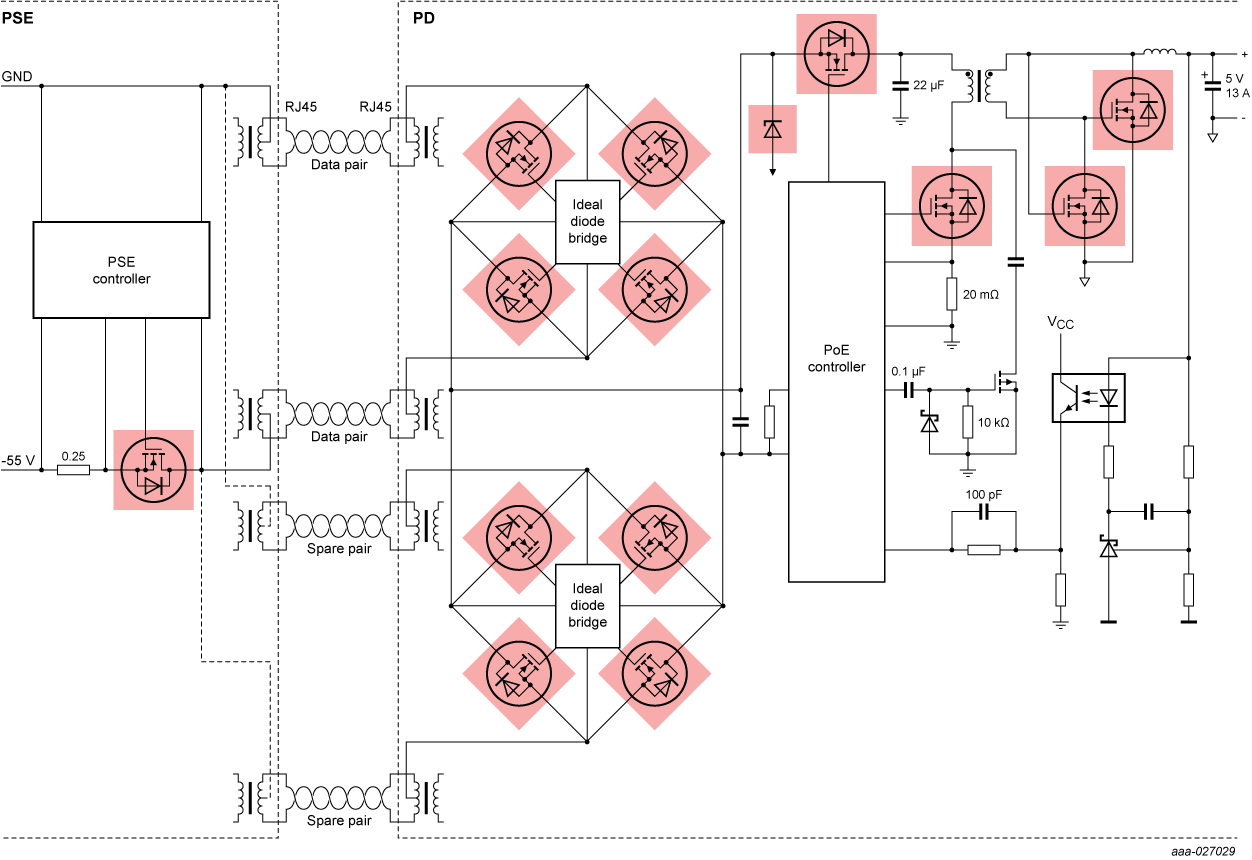

Power Sourcing Equipment / Power over Ethernet
Power Sourcing Equipment / Power over Ethernet

用于以太網供電(PoE)的ASFET專為配合使用最新的高功率、PSE控制器而設計：

  • MOSFET的主要作用是在向網絡添加電容負載時安全地控制沖擊電流
  • 擴展的增強安全操作區(SOA)能夠承受短路故障情況引起的功耗，直到PSE控制器檢測到故障并關閉為止
  • 增強的保護——我們的MOSFET提供的保護功能超過競爭性器件兩倍多。在電纜短路故障期間，我們用于PoE的ASFET可在+60 ℃的環境溫度下安全耗散高達30 W的電力長達20 ms

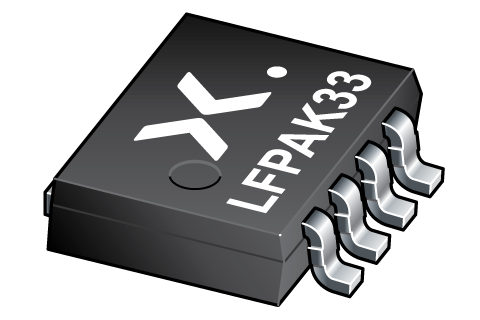

  • 要將更多高功率PoE端口壓縮到緊湊型路由器/交換機中，需要LFPAK33封裝的熱效率和緊湊尺寸能夠提供更高的功率密度。



電源設備/以太網供電



Nexperia實際應用

凌力爾特的LTC4279新PSE控制器數據手冊中引用的PSMN075-100MSE、PSMN040-100MSE、PSMN4R8-100BSE MOSFET來自我們差異化的適用于熱插拔和軟啟動的ASFET/適用于以太網供電的ASFET產品組合。



參數搜索

ASFETs for PoE, eFuse and relay replacement
數據加載中，請稍候...
參數搜索不可用。

產品

型號 描述 狀態 快速訪問
PSMN040-100MSE N-channel 100 V 36.6 mΩ standard level MOSFET in LFPAK33 designed specifically for high power PoE applications Production
PSMN047-100NSE N-channel 100 V, 53 mOhm standard level ASFET with enhanced SOA in DFN2020. Designed for high power PoE, inrush management, eFuse and relay replacement Production
PSMN071-100NSE N-channel 100 V, 82 mOhm standard level ASFET with enhanced SOA in DFN2020. Designed for high power PoE, inrush management, eFuse and relay replacement Production
PSMN075-100MSE N-channel 100 V 71 mΩ standard level MOSFET in LFPAK33 designed specifically for PoE applications Production
